Bản vẽ Shop Drawing là tài liệu kỹ thuật quan trọng, giúp chuyển hồ sơ thiết kế thành hướng dẫn thi công chi tiết, đảm bảo độ chính xác và chất lượng công trình. Cùng HomeID tìm hiểu vai trò của Shop Drawing trong quá trình thi công.
Trong thi công công trình, bản vẽ thiết kế là cơ sở để triển khai các hạng mục xây dựng. Tuy nhiên, để chuyển những thông tin thiết kế thành hướng dẫn thi công cụ thể, nhà thầu cần đến bản vẽ Shop Drawing. Đây là tài liệu kỹ thuật quan trọng, giúp xác định chính xác kích thước, vị trí lắp đặt, cấu tạo và phương án thực hiện từng hạng mục tại công trường.
Bản vẽ Shop Drawing là gì?
Bản vẽ Shop Drawing là bản vẽ triển khai chi tiết phục vụ quá trình sản xuất, gia công, lắp đặt và thi công các hạng mục công trình. Bản vẽ thường được lập bởi nhà thầu thi công, nhà thầu phụ hoặc đơn vị sản xuất trên cơ sở hồ sơ thiết kế đã được phê duyệt cùng các yêu cầu kỹ thuật của dự án.
Nếu bản vẽ thiết kế thể hiện công trình cần được xây dựng như thế nào, Shop Drawing làm rõ từng cấu kiện, bộ phận sẽ được gia công, lắp đặt và liên kết ra sao trong điều kiện thi công thực tế.
Tùy theo tính chất công trình, Shop Drawing được triển khai cho nhiều hạng mục như kết cấu, kiến trúc, hệ thống cơ điện (MEP), hoàn thiện và nội thất.
Trước khi đưa vào thi công, bản vẽ cần được kiểm tra, phối hợp và trình xem xét, chấp thuận theo quy trình của từng dự án.
Shop Drawing khác bản vẽ thiết kế như thế nào?
Mặc dù cùng thể hiện thông tin kỹ thuật của công trình, bản vẽ thiết kế và bản vẽ Shop Drawing có sự khác biệt về mục đích, mức độ chi tiết và thời điểm sử dụng.
Bản vẽ thiết kế xác định giải pháp kiến trúc, kết cấu, công năng, vật liệu và các yêu cầu kỹ thuật. Đây là cơ sở để lập dự toán, tổ chức thi công và kiểm soát chất lượng công trình.
Trong khi đó, bản vẽ Shop Drawing được phát triển từ hồ sơ thiết kế để cụ thể hóa phương án thi công cho từng hạng mục. Nội dung tập trung vào kích thước gia công, cao độ lắp đặt, vị trí liên kết và những chi tiết cần thiết để đội ngũ thi công thực hiện chính xác.
Chẳng hạn, bản vẽ thiết kế nội thất thể hiện vị trí, hình dáng và vật liệu của hệ tủ. Shop Drawing sẽ làm rõ kích thước từng tấm, cấu tạo khoang tủ, vị trí bản lề, phụ kiện và phương án lắp ghép.
Như vậy, Shop Drawing không thay thế bản vẽ thiết kế mà đóng vai trò cụ thể hóa giải pháp thiết kế thành thông tin phục vụ thi công.
Xem thêm: Đội ngũ nhân viên thiết kế nội thất HomeID: Nền tảng tạo nên những không gian khác biệt
Một bộ Shop Drawing thường thể hiện những nội dung gì?
Tùy theo đặc điểm từng hạng mục, bộ bản vẽ Shop Drawing được xây dựng với mức độ chi tiết khác nhau. Tuy nhiên, những thông tin kỹ thuật cơ bản thường bao gồm:

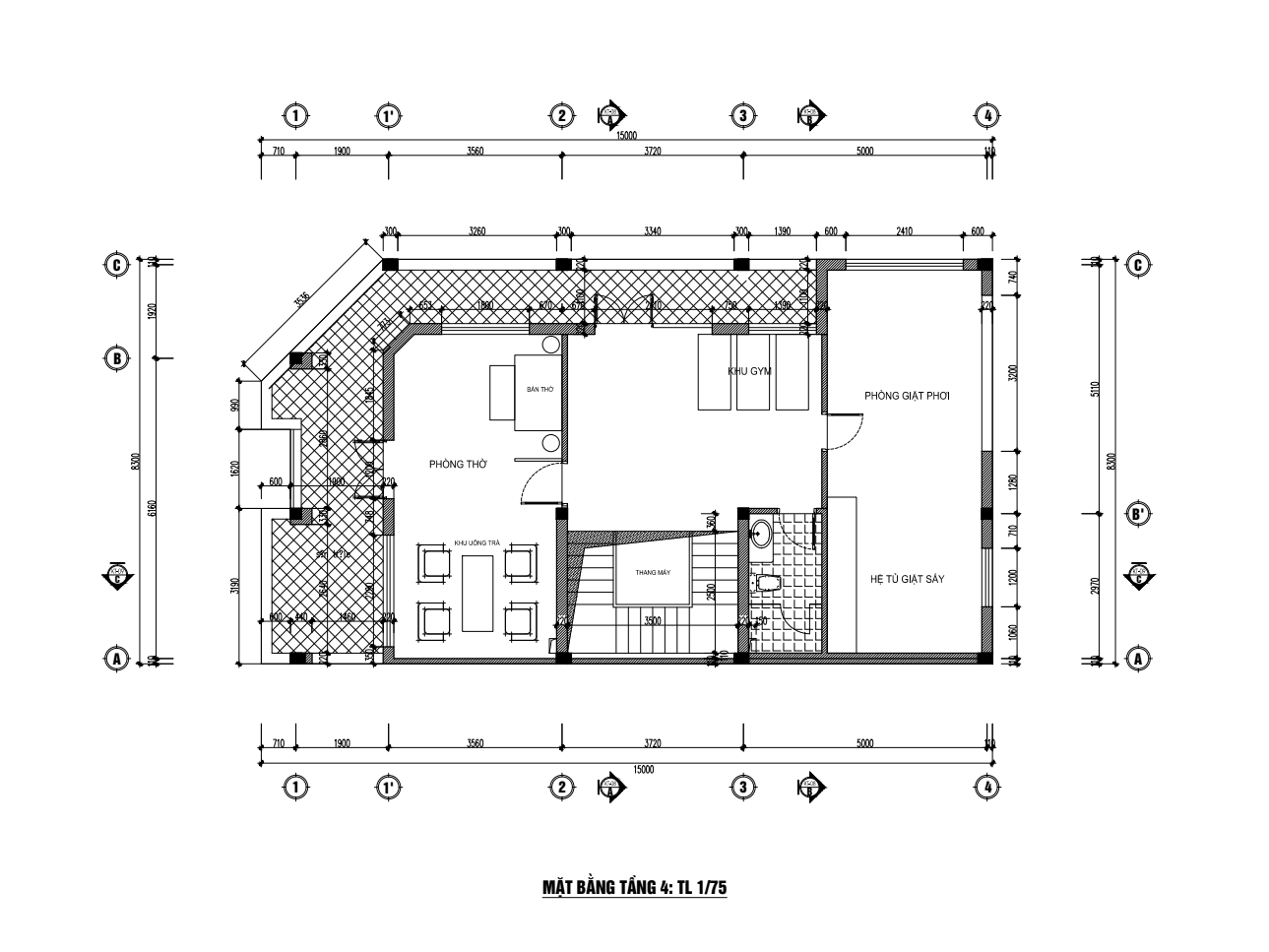

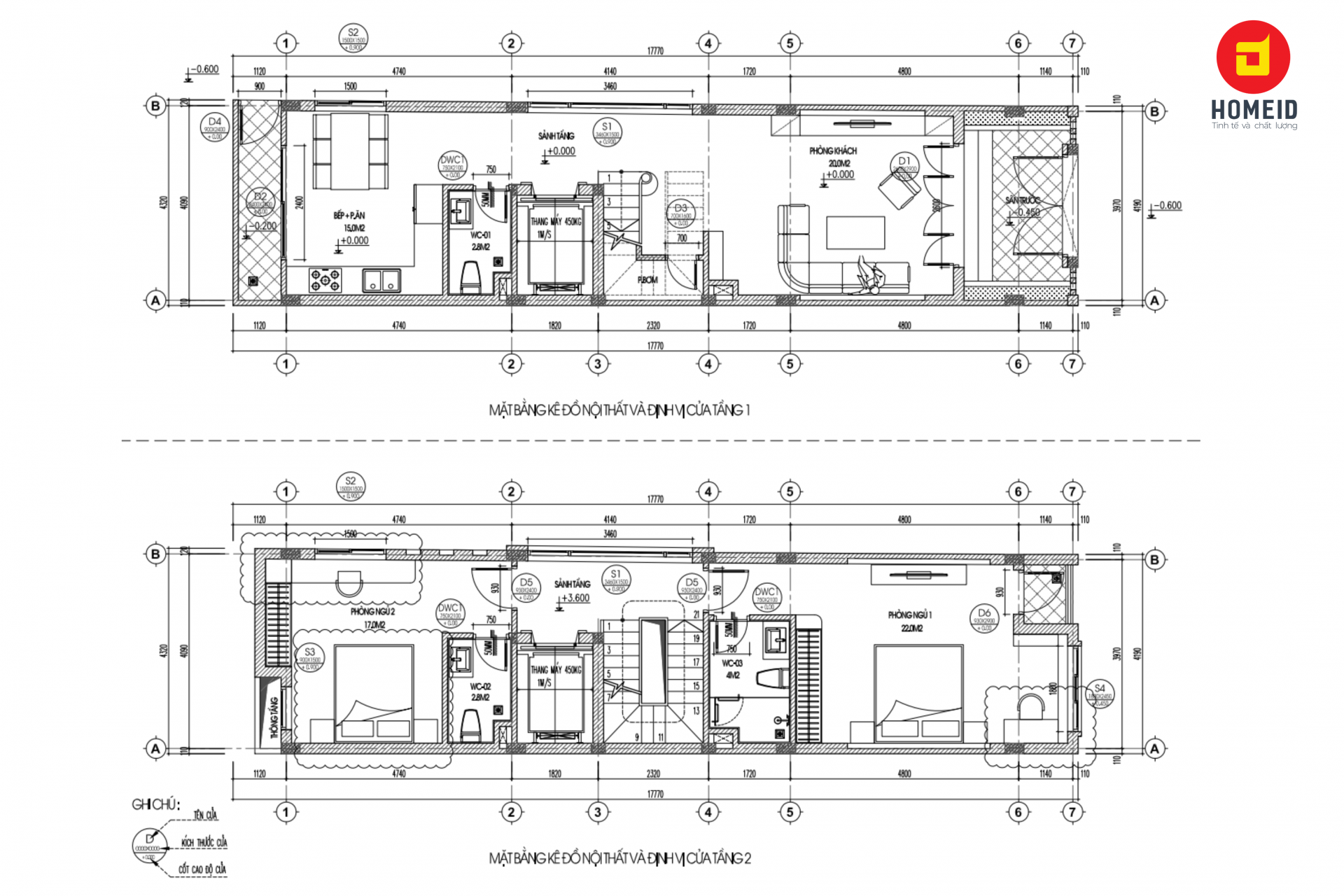

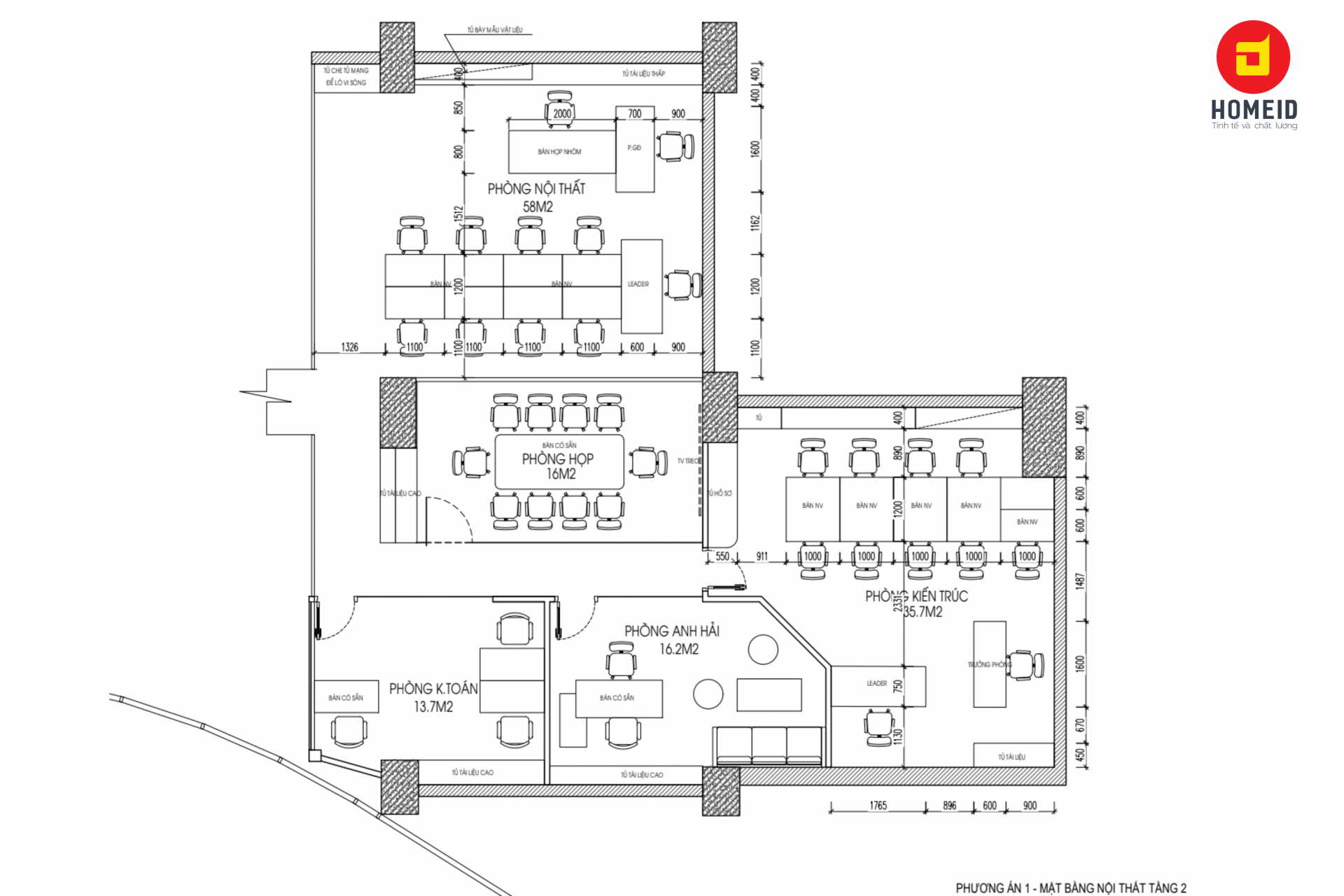

- Mặt bằng và vị trí thi công: Xác định phạm vi, vị trí bố trí các cấu kiện và thiết bị.
- Kích thước và cao độ: Thể hiện các thông số cần thiết cho gia công, lắp đặt và kiểm tra.
- Chi tiết cấu tạo và liên kết: Làm rõ phương án lắp ghép, điểm neo, mối nối và các chi tiết kỹ thuật.
- Vật liệu và thiết bị: Xác định chủng loại, quy cách và những yêu cầu liên quan.
- Mặt cắt và chi tiết lắp đặt: Thể hiện mối quan hệ giữa các bộ phận, đặc biệt tại những khu vực có cấu tạo phức tạp.
Đối với các công trình có nhiều hệ thống kỹ thuật, Shop Drawing còn phải thể hiện sự phối hợp không gian giữa kết cấu, kiến trúc và hệ thống MEP nhằm hạn chế xung đột trong quá trình thi công.
Vì sao Shop Drawing quan trọng trong quá trình thi công?
Giá trị của Shop Drawing không chỉ nằm ở việc bổ sung chi tiết cho hồ sơ thiết kế mà còn ở khả năng hỗ trợ tổ chức và kiểm soát thi công.
Trước hết, bản vẽ giúp chuyển yêu cầu thiết kế thành chỉ dẫn kỹ thuật cụ thể, tạo cơ sở để đội ngũ kỹ sư, tổ đội thi công và đơn vị gia công thống nhất cách thực hiện.
Bên cạnh đó, quá trình triển khai Shop Drawing giúp phát hiện những điểm chưa phù hợp giữa hồ sơ thiết kế và điều kiện hiện trường. Các vấn đề về kích thước, cao độ, không gian lắp đặt hoặc giao cắt giữa các hệ thống được rà soát trước khi triển khai, từ đó hạn chế sai sót và phát sinh sửa chữa.
Shop Drawing cũng hỗ trợ công tác bóc tách khối lượng, chuẩn bị vật tư, lập kế hoạch gia công và sắp xếp trình tự thi công. Khi thông tin kỹ thuật được xác định rõ ràng, việc phối hợp giữa các bộ phận trở nên thuận lợi hơn.
Đặc biệt, bản vẽ đã được xem xét, chấp thuận theo đúng quy trình là một trong những căn cứ phục vụ kiểm tra, giám sát chất lượng và đối chiếu kết quả thi công thực tế.
Xem thêm: Nghiệm thu công trình gồm những hạng mục nào? Quy trình kiểm tra trước khi bàn giao
Năng lực thực thi của HomeID
Đối với HomeID, chất lượng công trình được hình thành từ sự kết nối chặt chẽ giữa giải pháp thiết kế, hồ sơ kỹ thuật và quá trình thi công tại hiện trường.
Hoạt động trong lĩnh vực tư vấn thiết kế kiến trúc, nội thất và thi công hoàn thiện công trình, HomeID chú trọng năng lực triển khai kỹ thuật, phối hợp giữa các bộ phận và kiểm soát chất lượng thực hiện.
Với đội ngũ kiến trúc sư, kỹ sư cùng năng lực sản xuất, thi công nội thất, HomeID hướng đến việc hiện thực hóa các giải pháp thiết kế bằng những sản phẩm và công trình đáp ứng yêu cầu về kỹ thuật, công năng và thẩm mỹ.
Một công trình chất lượng không chỉ bắt đầu từ bản thiết kế tốt mà còn đòi hỏi năng lực triển khai chính xác đến từng chi tiết. Đây cũng là giá trị mà HomeID theo đuổi trong hoạt động thiết kế và thi công công trình.
